眾所周知，工控機主板的質量主要取決于芯片組（chipset），工控機主板的設計和布局（設計和布局）以及工控機主板的工作材料。芯片組不必在這里說，工控機主板是工控機結構的核心部分。工控機主板的質量直接影響工控機的性能。因此，如果您選擇工控機，則必須首先選擇適合您的主板。

工控機主板的布局主要從工控機主板上組件的布置和線路的布線反映出來。在專家看來，好的ipc主板看起來像是美的藝術品。芯片組制造商在運送給ipc主板制造商時會提供芯片組設計指南（chipset design）指南，并且通常會有基于標準的模板，我們稱之為工程板。歐m大工廠通常會遵循標準板的設計，并且會很好地配合官方芯片組提供的規格。

該方法的性能得到保證，但價格難以控制。為了權衡成本，臺灣地區的制造商會對工控機母板的結構布局大驚小怪，并且經常采用一些獨特的設計。

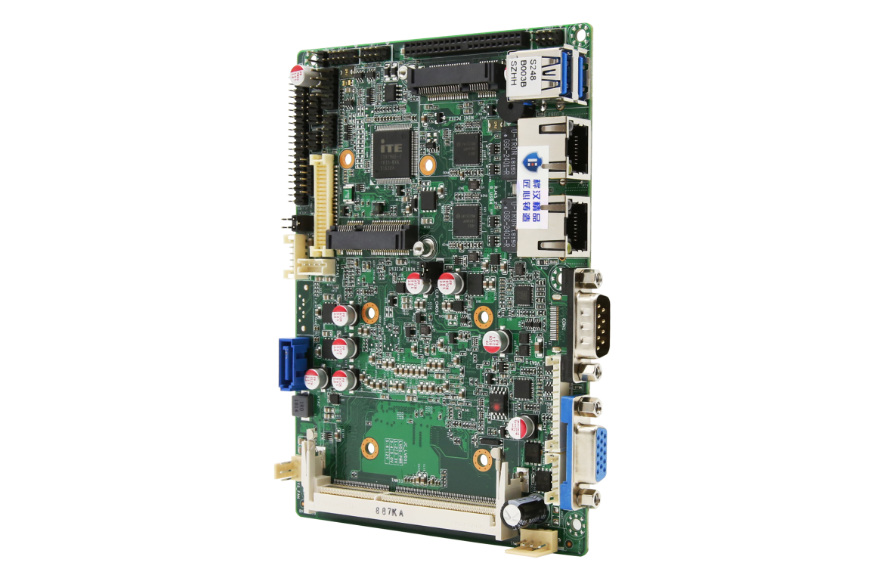

工控機主板的布局布局結構

（1）現在一些ipc主板制造商為了節省成本和降低價格，可以在市場上站穩腳跟，不僅層數不多，沒有采用公版設計，而且在工控機主板上的材料配件也有相應的調整，僅能滿足芯片組的基本性能要求。這種降低成本的方法是對工控機母板制造商的設計和布局能力的測試。

將相同數量的擴展部分放置在較小的空間中，同時還要保持穩定性和限制干擾，因此工業控制臺結構設計的合理性尤為重要，并且一點點不合理的設計都會導致崩潰。此時，強度較弱的制造商很可能在這些地方泄漏。這是造成主板不穩定和性能不佳的原因。

（2）ipc主板上接口組件的位置通常是固定的，不能隨意更改。它類似于picmg等擴展插槽以及諸如鍵盤，鼠標和usb之類的接口。它們必須與機箱上的孔相匹配以保持相對位置。位置。但是，有時會提供新的機箱擋板來代替機箱隨附的擋板，以實現新的接口布局。

（3）工控機主板的布局要求合理。工控機主板的某些設計注意事項不是很全面。例如，如果您在購買時需要注意一些細節，例如某些工控機主板的cpu接口附近有一個電容。會影響風扇的安裝，等等。

（4）cpu和芯片組布局，因?yàn)閏pu和chipsets相連的電路更為重要，并且芯片組具有特殊的設計要求，并且芯片組制造商對cpu，芯片組及其周圍區域的設計有明確的要求。因此，在設計布局時，幾乎所有設計都使用公共版本。

（5）除了擴展插槽和cpu，芯片組以外，其他組件都可以自由布置。例如，atx電源連接器基座的設計應遠離cpu風扇，以使機箱獲得更好的散熱效果。由以上簡單的幾點，就可以大概的了解到這工控機的基本結構，通過這些確認購買時應注意的事項。一款可是的工控機以提升工作效率和產品良率。
