隨著工業4.0的快速推進，以及AI、物聯網、大數據等新一代信息技術的加速發展，市場對具備更高擴展性、穩固性與可靠性的工控機產品的需求日益增長。

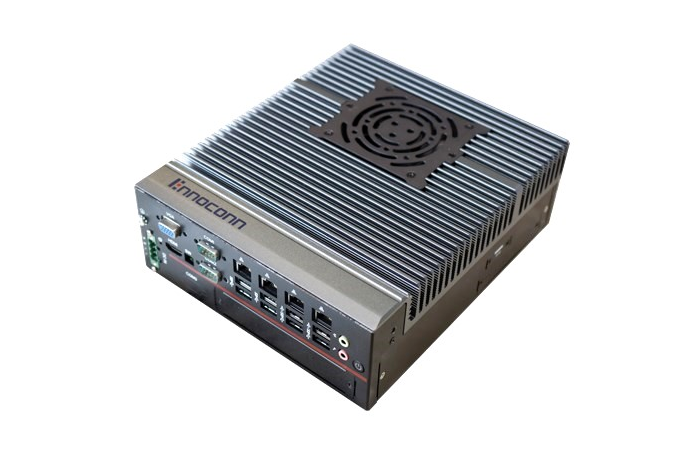

樺漢科技全新推出CES-EQ67/EH61-DXXX擴展型工業電腦，搭載Intel? 12th/13th Core? i 系列處理器，符合嚴格的工業產品規范，能夠在高溫、濕熱、粉塵等嚴苛環境中保持連續、穩定的運行，適用于工業自動化、智能交通、設備控制、機器視覺、智能工廠等領域。
客戶為某知名品牌手機生產制造商，為實現自動化生產及穩定高效的產品檢測，提出了以下需求：
無風扇工控機，7*24H穩定工作；
2個RS232；
4 個千兆網口，LAN需Intel I210芯片；
8路DIO功能接口，NPN模式，支持24V輸入輸出；
USB3.0獨立帶寬設計，高速傳輸數據口；

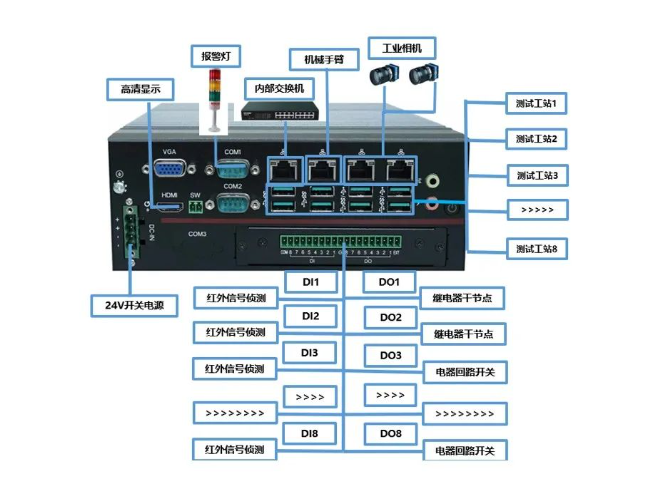

根據客戶需求，樺漢提供了可實現多重擴展、支持4個Intel千兆網口的CES-EQ67-D420-8DIO作為手機測試站自動化檢測解決方案。
機箱內部24V 開關電源給工控機供電；
HDMI高清顯示接口, 時時顯示采集、檢測數據；
通過LAN1口接交換機，串接各個設備端通信，上傳檢測數據；
通過LAN2口接PLC，EtherCat總線實時控制機械手臂；
通過LAN3/4接工業相機，當機械手臂抓取待測機到對應的測試站位時，此時測試站位上紅外信號偵測到待測試機，同步將信息送到工控機；工控機通過相機拍照待測機條碼，錄入待測機SN信息，同步檢測待測機外觀是否有損傷；
待測機信息錄入到內部系統后，通過DO接口驅動繼電器開關吸合，推動氣鎊將測試數據線推動到待測機TypeC接口，此時工控機通過USB高速接口將待測機系統還原進去，同步測試待測機相關功能是否正常；
待測機測試PASS后，工控機觸發繼電器斷開，移除待測機TypeC接口，完成測試；
當測試有不良及異常情況時，通過工控機上COM口給報警燈發送指令報警，提示作業人員過來處理。
CES-EQ67/EH61-DXXX系列工控機支持雙通道DDR5 4800, 整機最高可達64GB，滿足大內存的產品應用需求。

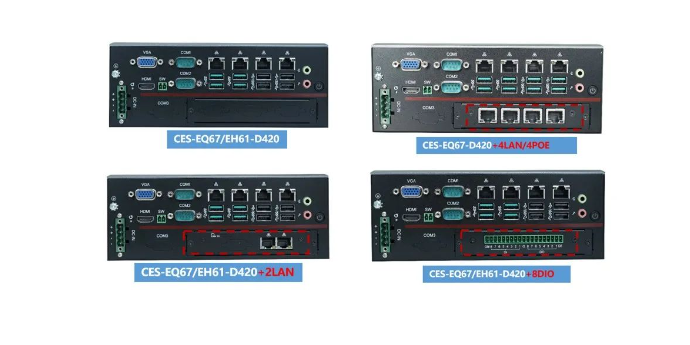

產品支持樺漢oDoor模組技術，豐富的標準化I/O接口模塊讓系統整機擴展更加靈活多變。
正面oDoor
CES-EH61/EQ67-D420可靈活更換3xCOM/2LAN/8DIO/CAN等IO模塊；
CES-EQ67-D420可以靈活更換4LAN/4POE/IO模塊；
側面oDoor
CES-EH61/EQ67-D420可以靈活更換2xCOM/CAN/DP/GPIO等；
支持VGA和HDMI兩種顯示接口，可實現獨立多顯以及最高4K分辨率顯示，可選配DP顯示模組安裝在側面或者正面oDoor上實現三顯需求。通過連接外部顯示器，作業人員能實時監控和管理系統狀態?？蓪崿F(xiàn)多重擴展
CES-EQ67/EH61-DXXX系列提供豐富的擴展接口，包括多個USB端口、COM端口和LAN端口等，便于連接各種外部設備。支持Mini PCIe擴展槽以及M.2 2230插槽，用戶可以根據需求添加3G/4G/5G/WIFI/CAN bus等通訊模塊。

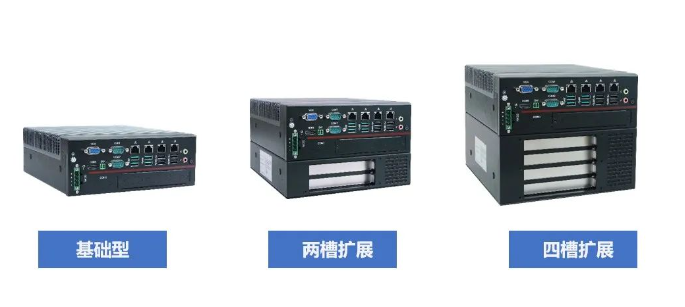

此外，兩槽、四槽PCIe/PCI模組還可外接多種功能擴展卡，以滿足用戶在顯卡、POE網卡、運動控制卡等方面的不同擴展需求。

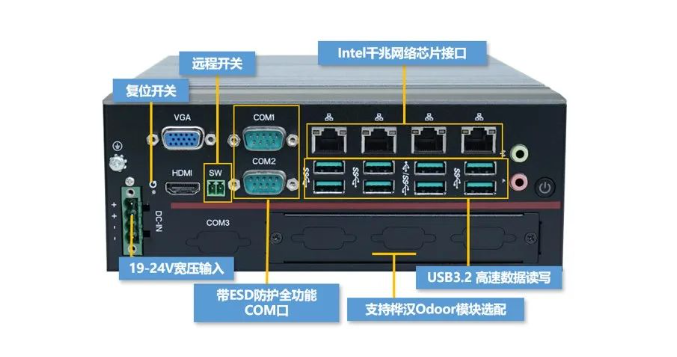

為進一步滿足客戶的需求，CES-EQ67/EH61-DXXX系列還設計了復位開關和遠程開關，當計算機運行程序出現死機、中斷卡死時可通過復位開關重啟計算機；同時，遠程開關功能提高了操作的便捷性和效率。
